ETAP短路计算怎么设置，ETAP短路故障分析参数调整是电力系统设计与仿真环节中非常关键的部分。无论是在配电网规划、电气设计校核，还是在电网安全评估中，短路分析都起着至关重要的作用。ETAP作为行业内广泛使用的电力系统仿真工具，其短路计算模块具备灵活的配置能力和强大的分析功能，能够模拟多种故障类型，并提供精细化的参数调整机制。本文将围绕这两个重点问题展开详尽讲解，最后进一步探讨如何通过ETAP实现短路分析报告的自动生成与定制输出，提升工程效率与规范性。

　　一、ETAP短路计算怎么设置

　　在ETAP中进行短路计算之前，必须对系统模型进行完整配置。系统必须包含已建好的单线图模型，正确配置各电源、母线、负载和保护设备。以下是完成短路计算的基本设置步骤：

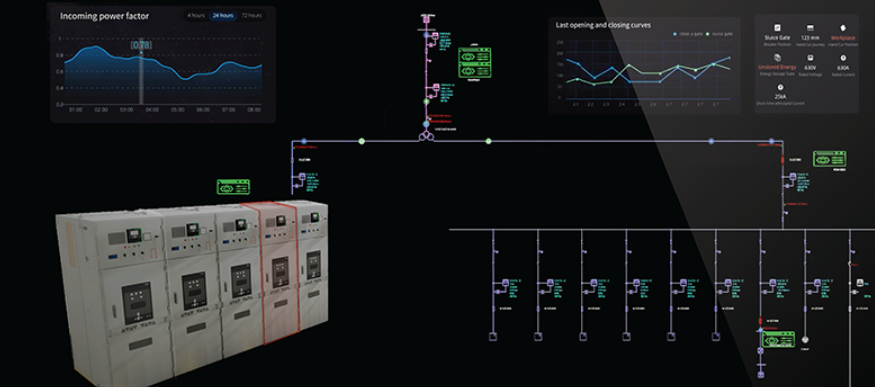

　　1、构建完整的单线图模型

　　使用ETAP绘图工具建立仿真模型，确保每个母线、电源、断路器、变压器等元件都已准确连接，并在组件属性中填写额定参数（如额定电压、电流、阻抗等）。

　　2、定义短路分析标准

　　点击顶部菜单的“Analysis”模块，在“Short Circuit”设置中选择相应的计算标准，如IEC 60909、ANSI C37、GOST或其他地区性标准。标准的选择将直接影响短路电流的计算方式及假设前提。

　　3、设置故障类型与计算模式

　　在短路分析控制面板中，可以选择多种故障类型，包括：

　　三相短路（3Φ）

　　单相接地短路（1LG）

　　两相短路（2Φ）

　　两相接地短路（2LG）

　　全接地短路（3LG）

　　可选择瞬态（瞬间）或稳态（持续）模式，还可勾选“含电机贡献”以纳入电动机的反馈短路电流。

　　4、指定计算点或区域

　　用户可直接在单线图上点击感兴趣的母线，设为计算点；或通过工具栏的“Multiple Bus Fault”功能对多个母线进行批量短路分析，特别适合大型配电网络场景。

　　5、执行短路计算

　　点击“Run”，ETAP将根据所选标准和故障类型，在各母线处计算故障电流值（如对称分量、非对称分量、瞬态电流等），结果以图表和图形形式呈现。

　　6、查看与标注短路值

　　分析完成后，可在母线上显示最大故障电流数值，右键点击母线选择“Show Results”，还能查看具体的分量值、X/R比等关键指标。这些数据可直接用于保护定值整定与设备校核。

　　通过上述步骤，ETAP可以快速完成高精度的短路仿真，为后续的电气系统稳定性分析和保护配置提供可靠数据支撑。

　　二、ETAP短路故障分析参数调整

　　ETAP的优势不仅在于建模简洁，更在于参数灵活可调，便于模拟不同工况下的短路特性。以下是短路分析中关键参数的调整方法与应用场景：

　　1、电源阻抗模型调整

　　在电源（如发电机、外部电网）元件属性中，可以设定其正序、负序、零序阻抗。还可以根据系统接入点短路容量自动换算等效阻抗。这一设定会直接影响短路点的电流值，尤其在电网与配电网耦合区域显著。

　　2、电动机短路贡献设置

　　在电动机属性中可启用“短路响应”参数，指定其瞬态反应电流倍数和持续时间。对含大容量电动机的系统而言，其反馈电流往往在前几毫秒内占据主导地位，调整该参数可以更贴近真实工况。

　　3、母线等效电抗设置

　　部分高压母线可能接入多个供电侧，在母线设置中可模拟其等效阻抗，避免低估短路电流峰值。ETAP支持手动输入母线X/R比或按系统自动计算。

　　4、变压器中性点接地方式调整

　　变压器属性中可以设置中性点是否接地、接地方式（直接接地、电阻接地、电抗接地）。不同接地方式下，单相或两相接地故障电流差异显著，需根据现场实际配置建模。

　　5、短路分析选项优化

　　点击分析设置按钮，ETAP提供多个优化选项，例如：

　　是否包含负载影响

　　是否纳入开关状态

　　使用等值模型简化子系统

　　是否显示零序分量

　　针对不同分析目的（如设备选型或校核保护定值），这些选项可灵活勾选组合，定制符合工程逻辑的仿真环境。

　　6、时间序列与事件驱动模拟

　　ETAP高级模块支持将短路事件结合时序模拟分析，用于观测断路器分断时间、电压塌陷过程等动态行为。通过设置事件触发条件，可以仿真设备响应短路的全过程，为稳定性分析提供动态支持。

　　通过这些细致的参数配置，ETAP不仅可以进行静态的短路计算，还可以构建更为逼真的工况模拟环境，使分析结果更具工程指导意义。

　　三、ETAP短路分析报告如何自动生成与定制输出

　　短路分析的最终价值体现在结果可交付性上，特别是在设计院、施工单位和运维部门之间，统一规范的分析报告是沟通与审核的重要工具。ETAP在这方面提供了多种自动化和定制化手段：

　　1、快速生成标准报告

　　完成分析后，点击“Report Manager”，选择“Short Circuit Report”，即可自动生成包含图表、数据表和故障信息的标准PDF报告。报告包括每个母线或故障点的计算结果、故障类型、电流值、X/R比、开关动作等数据。

　　2、自定义报告内容与格式

　　ETAP支持用户在Report Designer中自定义报告模板，包括添加项目Logo、页眉页脚、单位显示方式、排序方式等，便于满足公司或项目审计要求。

　　3、批量导出多个计算点结果

　　在分析多个故障点或不同故障类型时，ETAP可以一次性导出所有结果到Excel或CSV，方便做二次加工、绘制趋势图或纳入PPT汇报材料中。

　　4、关联保护设备形成保护配合报告

　　短路分析结果可以与保护设备（如继电器）参数联动，自动生成保护配合分析报告，指出保护动作时间、灵敏度范围、保护死区等内容。这对于系统调试或故障追溯尤为重要。

　　5、多语言与标准输出支持

　　ETAP的报告系统支持中英文切换，且可根据IEC或ANSI标准格式生成，便于国际项目交付或与外部顾问公司对接。

　　通过合理利用这些输出手段，ETAP短路分析不仅能为内部校核提供数据，还能作为正式技术文件纳入工程资料体系中，提高文档规范性与专业度。

　　总结

　　ETAP短路计算怎么设置，ETAP短路故障分析参数调整是短路分析全过程中两个紧密关联的环节，从设置模型、调整参数，到输出报告，环环相扣，构成了完整的电力系统安全性仿真链条。对于任何需要开展系统分析、提升设计可靠性的电力工程项目来说，深入掌握ETAP短路分析流程和配置逻辑，无疑是一项不可或缺的技术能力。
